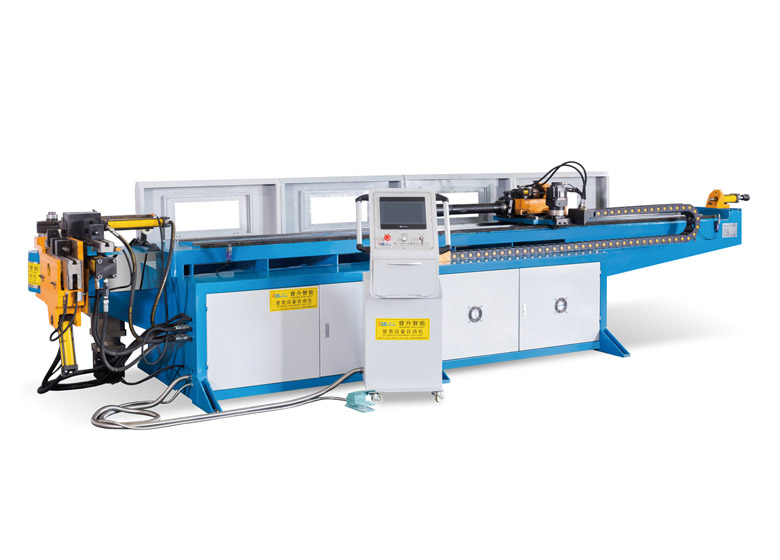

單層彎管機 SB-63CNC-3A-1S
服務熱線:

133-8028-8977

詳細描述

機械特點:
1、全自動彎管機可對復雜三維管件進行左右彎制。
2、通過5-13軸伺服電機精確控制。
3、可實現1-4層模具左彎和右彎功能。
4、可實現大半徑或螺旋狀產品彎曲、帶推彎功能。
5、工業計算機系統具備3D干涉檢查功能。
6、可連接機器人和三維測量儀等。
7、可直接用輸入管件數據生成3D立體圖,并能模擬管件成型過程,預視管件成形圖形。
8、有完善的機器故障報警功能,并在屏幕上顯示報警信息,便于操作者直找、排除故障。


設備參數:

機型 單位 SB-18CNC SB-25CNC SB-38CNC SB-50CNC SB-63CNC SB-75CNC SB-89CNC
最大彎曲管徑X厚壁 mm φ19.1×1.2 φ25.1×1.5 φ39.1×2 φ51.1×3 φ65.1×4 φ76.1×4 φ90.1×6
最大彎曲半徑 mm R120 R160 R180 R250 R250 R300 R300
最大彎曲角度 ° 190 190 190 190 190 190 190
最大送料長度 mm 1800 2000 2200 2500 3000 3000 3000
送料方式 - 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送
彎管速度 °/s Max.180 Max.150 Max.150 Max.85 Max.85 Max.40 Max.30
轉管速度 °/s Max 200 Max 200 Max 200 Max 200 Max 200 Max 160 Max 160
送料速度 mm/s Max.1000 Max.1000 Max.1000 Max.1000 Max.1000 Max.800 Max.800
彎管精度 ° ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
轉管精度 ° ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
送料精度 mm ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
資料輸入方式 - 坐標(X/Y/Z)
彎管方式   伺服彎管1kw 伺服彎管2kw 伺服彎管3kw 伺服彎管4.4kw 伺服彎管7kw 伺服彎管11kw 伺服彎管15kw
轉管伺服電機功率 kw 0.2 0.4 0.75 0.75 0.75 1 1.5
送料伺服電機功率 kw 0.4 0.75 1 1.5 1.5 1.5 2
管件允許彎頭數 32個彎
可儲存零件數 2000 2000 2000 2000 2000 2000 1000(PLC)
油壓電機功率 kw 2.2 4 4 5.5 5.5 7.5 11
系統最大壓力(可調) Mpa 10 12 12 12 12 12 14
機器重量 kg 1200 1300 1500 2500 3000 4500 5500
